Extracteur de fumées CTMP-1025-4T-2

Imprimer

Carastéristiques techniques CTMP-1025-4T-2

Photo non contractuelle.
Référence : CTMP-1025-4T-2
 Vitesse :  1420 tr/min
 Intensité Max 220V :  6,75 A
 Intensité Max 400V :  3,9 A
 Intensité Max 690V :  - A
 Puissance :  1.5 Kw
 Débit :  3900 m³/h
 Niveau sonore :  72 dB (A)
 Poids :  45 Kg

Demander un DEVIS pour la référence 'CTMP-1025-4T-2'

Caractéristiques de fabrication CTMP-1025-4T-2

Ventilateur

  • Gaine en tôle d´acier
  • Turbine à aubes inclinées vers l´avant en tôle d´acier galvanisé
  • Homologation selon la norme EN-12101-3-2002. avec certificat Nº : 0370-CPD-0397

Moteur

  • Moteurs classe H. fonctionnement continu S1 et en cas d´urgence S2. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4 CV) et 400/690 V - 50 Hz (puissances supérieures à 4 CV)
  • Température maximale de l´air à transporter : Service S1 -20ºC +120ºC en continu. Service S2 300ºC/2h. 400ºC/2h

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement nanotechnologique sans phosphate

Sur demande

  • Extracteurs avec moteur à 2 vitesses

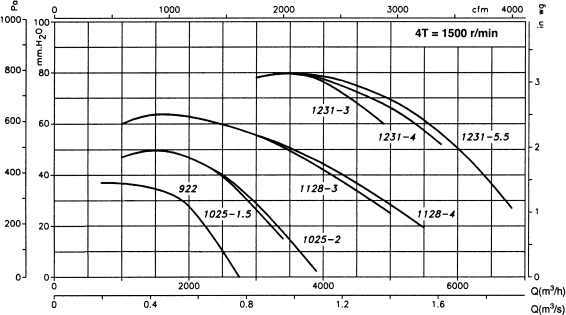

Courbe de fonctionnement CTMP-1025-4T-2

CTMP-1025-4T-2

Dimensions du ventilateur CTMP-1025-4T-2

CTMP-1025-4T-2
Modèles A B C1 C2 ØD1* Ød Ød1 Ød2 E H H1 I
922 388.5 455 344 73.5 224 278 256 M.8 180 280 134 204
1025 427 503 356.5 86 250 305 282 M.8 197 310 144 229
1128-4T 472 553 439 93.5 280 348 320 M.8 216 340 152 244
1128-6T 472 553 364 93.5 280 348 320 M.8 216 340 152 244
1231-3 526 630 449 103.5 315 382 354 M.8 238 390 179.5 264
1231-4 526 630 449 103.5 315 382 354 M.8 238 390 179.5 264
1231-5.5 526 630 449 103.5 315 382 354 M.8 238 390 179.5 264
1231-6T 526 630 449 103.5 315 382 354 M.8 238 390 179.5 264
1435 573.5 715 463 118 355 422 394 M.8 250 445 242.5 292
1640 634 799 475 130 400 464 438 M.8 270 495 271 336
1845 711 901 492 147 450 515 485 M.8 302 560 305 370
2050 797 987 574.5 162.5 500 565 535 M.10 345 610 313 411
Toutes les valeurs sont exprimées en mm
* Diamètre du conduit recommandé
Suite du tableau ...
Modèles J J1 K k1 k2 L ØO Ø01 V V X X1 Y
922 382.5 128 140 - 180 215 9.5 10.5 290 220 114 50 105
1025 312.5 145 165 - 205 250 9.5 12.5 315 228 134 74 115.5
1128-4T 364 170 180 - 220 296.5 9.5 12.5 348 245 144 95 122.5
1128-6T 364 170 180 - 220 296.5 9.5 12.5 348 245 144 95 122.5
1231-3 382.5 180 200 - 240 320 11.5 13 382 322 183 140 126
1231-4 382.5 180 200 - 240 320 11.5 13 382 322 183 140 126
1231-5.5 382.5 180 200 - 240 320 11.5 13 382 322 183 140 126
1231-6T 382.5 180 200 - 240 320 11.5 13 382 322 183 140 126
1435 342.5 159 228 133 - 280 11.5 13 456 420 333 136.5 150
1640 404 185 250 150 - 321 11.5 13 500 460 327 133.5 162.5
1845 444 202 284 164 - 361 11.5 13 538 502 340 140 179.5
2050 544 250 315 182.5 - 451 11.5 13 635 615 435 188 196
Toutes les valeurs sont exprimées en mm

Orientations possibles du ventilateur CTMP-1025-4T-2
