Extracteur de fumées TCR/R 1240-2T

Imprimer

Carastéristiques techniques TCR/R 1240-2T

Photo non contractuelle.
Référence : TCR/R 1240-2T
 Vitesse :  2950 tr/min
 Intensité Max 220V :  13,34 A
 Intensité Max 400V :  7,7 A
 Intensité Max 690V :  - A
 Puissance :  4 Kw
 Débit :  11100 m³/h
 Niveau sonore :  87 dB (A)
 Poids :  94 Kg

Demander un DEVIS pour la référence 'TCR/R 1240-2T'

Caractéristiques de fabrication TCR/R 1240-2T

Ventilateur

  • Gaine en tôle d´acier
  • Turbine à aubes à réaction en tôle d´acier galvanisé d´une grande solidité. avec peinture anti-chaleur
  • Homologation selon la norme EN 12101-3:2002/AC:2006. avec certificat Nº : 0370-CPR-0400

Moteur

  • Moteurs classe F. avec roulements à billes. protection IP55
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4kW)
  • Température maximale de l´air à transporter : Service S1 -20ºC +250ºC en continu. Service S2 200ºC/2h. 300°C/2h et 400ºC/2h

Finition

  • Anticorrosion en résine polyester polymérisée à 190ºC. après dégraissage et traitement nanotechnologique sans phosphate.

Sur demande

  • Extracteurs avec moteur à 2 vitesses
  • Extracteurs à transmission
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance

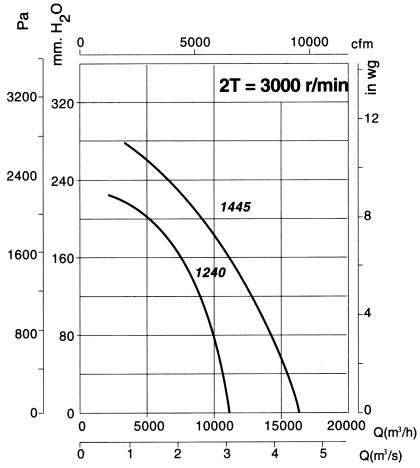

Courbe de fonctionnement TCR/R 1240-2T

TCR/R 1240-2T

Dimensions du ventilateur TCR/R 1240-2T

TCR/R 1240-2T
Modèles A B C ØD1* Ød Ød1 Ød2 E F G H M N Ø01 P Q R
1240-4T 673 790 612 400 472 444 M.8 305 368 310 480 358 40 11 593 710 20
1445-4T 765 880 657 450 522 494 M.8 350 415 339 541 404 45 11 685 800 20
1650-4T 832 970 685 500 585 555 M.10 375 457 378 592 445 45 13 752 890 20
1650-6T 832 970 703 500 585 555 M.10 375 457 378 592 445 45 13 752 890 20
1856-4T 925 1084 806 560 645 615 M.10 415 510 426 658 493 50 11 825 984 25
1856-6T 925 1084 806 560 645 615 M.10 415 510 426 658 493 50 11 825 984 25
2063-4T 1037 1218 918 630 720 688 M.10 465 572 477 741 530 60 13 917 1098 30
2063-6T 1037 1218 867 630 720 688 M.10 465 572 477 741 530 60 13 917 1098 30
2271-4T 1173 1375 1130 710 800 768 M.12 525 648 538 837 603 65 11 1043 1245 32.5
2271-6T 1173 1375 984 710 800 768 M.12 525 648 538 837 603 65 11 1043 1245 32.5
Toutes les valeurs sont exprimées en mm
* Diamètre de conduit recommandé
Bouche de refoulemment ventilateur TCR
Modèles I J J1 J2 K k k1 k2 L ØO
1240 395 480 70 440 315 100 77.5 355 400 11
1445 445 540 99 498 355 100 102.5 405 450 11
1650 490 590 87.5 550 400 125 100 450 500 13
1856 550 660 55 610 450 125 125 500 560 13
2063 620 750 95 690 500 125 92.5 560 630 13
2271 690 840 75 775 560 125 62.5 625 710 13
Toutes les valeurs sont exprimées en mm
Dimensions avec différentes orientations :
Dimensions avec orientation LG 270
Modèles A B C ØD1 E H H2 K L Y
CJTCR/R-1240 970 970 970 400 312 549 308 315 400 307.5
CJTCR/R-1445 1070 1070 1070 450 357 610 339 355 450 333.5
CJTCR/R-1650 1160 1160 1160 500 382 660 365 400 500 355
CJTCR/R-1856 1260 1260 1050 560 422 727 399 450 560 360
CJTCR/R-2063 1400 1400 1200 630 472 810 444 500 630 395
CJTCR/R-1856 1555 1555 1355 710 532 906 489 560 715 430
Toutes les valeurs sont exprimées en mm
Dimensions avec orientation LG 0
Modèles A B C ØD1 E H H2 K L Y
CJTCR/R-1240 970 970 970 400 533 437 322 315 400 307.5
CJTCR/R-1445 1070 1070 1070 450 586 484 367 355 450 333.5
CJTCR/R-1650 1160 1160 1160 500 634.5 525.5 391.5 400 500 355
CJTCR/R-1856 1260 1260 1050 560 681.5 578.5 442.5 450 560 360
CJTCR/R-2063 1400 1400 1200 630 759 641 482 500 630 395
CJTCR/R-1856 1555 1555 1355 710 838 717 518.5 560 715 430
Toutes les valeurs sont exprimées en mm
Dimensions avec orientation LG 90
Modèles A B C ØD1 E H H2 K L Y
CJTCR/R-1240 970 970 970 400 312 379 350 315 400 307.5
CJTCR/R-1445 1070 1070 1070 450 357 408 391 355 450 333.5
CJTCR/R-1650 1160 1160 1160 500 382 447 419 400 500 355
CJTCR/R-1856 1260 1260 1050 560 422 495 438 450 560 360
CJTCR/R-2063 1400 1400 1200 630 472 546 488 500 630 395
CJTCR/R-1856 1555 1555 1355 710 532 607 532 560 715 430
Toutes les valeurs sont exprimées en mm

Orientations possibles du ventilateur TCR/R 1240-2T
