Ventilateur centrifuge CAM-545-2T-4

Imprimer

Carastéristiques techniques CAM-545-2T-4

Photo non contractuelle.
Référence : CAM-545-2T-4
 Vitesse :  2880 tr/min
 Intensité Max 220V :  10,57 A
 Intensité Max 400V :  6,1 A
 Intensité Max 690V :  - A
 Puissance :  3 Kw
 Débit :  3550 m³/h
 Niveau sonore :  88 dB (A)
 Poids :  64 Kg

Demander un DEVIS pour la référence 'CAM-545-2T-4'

Caractéristiques de fabrication CAM-545-2T-4

Ventilateur

  • Gaine en tôle d´acier
  • Turbine en fonte d´aluminium et en tôle d´acier pour les modèles 752 et 880

Moteur

  • Moteurs rendement IE-2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4kW)
  • Température maximale de l´air à transporter : -20ºC +120ºC

Finition

  • Anticorrosion en résine polyester polymérisée à 190ºC. après dégraissage et traitement nanotechnologique sans phosphate

Sur demande

  • Bobinages spéciaux pour différentes tensions
  • Ventilateur conçu pour transporter de l´air jusqu´à 250ºC
  • Ventilateur en acier inoxydable
  • Homologation ATEX Catégorie 2
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance


Courbe de fonctionnement CAM-545-2T-4

CAM-545-2T-4

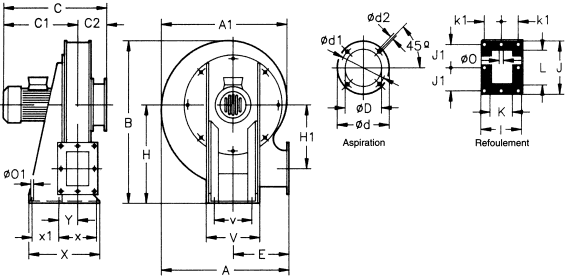

Dimensions du ventilateur CAM-545-2T-4

CAM-545-2T-4
Modèles A A1 B C C1 C2 ØD Ød Ød1 Ød2 E H H1 I
CAM-540-2T 565 556 678 424 318 106 170 235 205 11 252 400 270 206
CAM-545-2T-3 650 636 768 467 351.5 115.5 165 235 205 11 290 450 310 222
CAM-545-2T-4 650 636 768 496 380.5 115.5 165 235 205 11 290 450 310 222
Toutes les valeurs sont exprimées en mm
suite du tableau ...
Modèles J J1 K K1 L ØO ØO1 V v X x x1 Y
CAM-540-2T 224 92 120 83 140 10 12 280 218 328 186 80 94
CAM-545-2T-3 255 108 135 90 170 10 12 300 238 344 202 80 102.5
CAM-545-2T-4 255 108 135 90 170 10 12 300 238 344 202 80 102.5
Toutes les valeurs sont exprimées en mm

Orientations possibles du ventilateur CAM-545-2T-4
