Ventilateur centrifuge CA-148-2T-0,75

Imprimer

Carastéristiques techniques CA-148-2T-0,75

Photo non contractuelle.
Référence : CA-148-2T-0,75
 Vitesse :  2830 tr/min
 Intensité Max 220V :  2,36 A
 Intensité Max 400V :  1,36 A
 Intensité Max 690V :  - A
 Puissance :  0.55 Kw
 Débit :  420 m³/h
 Niveau sonore :  74 dB (A)
 Poids :  28 Kg

Demander un DEVIS pour la référence 'CA-148-2T-0,75'

Caractéristiques de fabrication CA-148-2T-0,75

Ventilateur

  • Gaine en fonte d´aluminium
  • Turbine en fonte d´aluminium

Moteur

  • Moteurs rendement IE-2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4kW)
  • Température maximale de l´air à transporter : -20ºC +120ºC

Finition

  • Anticorrosion en résine polyester polymérisée à 190ºC. après dégraissage et traitement nanotechnologique sans phosphate

Sur demande

  • Bobinages spéciaux pour différentes tensions
  • Ventilateur conçu pour transporter de l´air jusqu´à 250ºC
  • Homologation ATEX Catégorie 2
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance

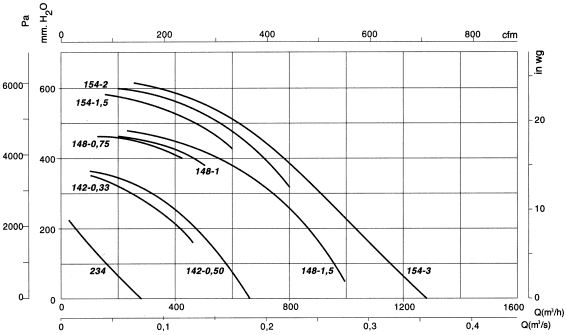

Courbe de fonctionnement CA-148-2T-0,75

CA-148-2T-0,75

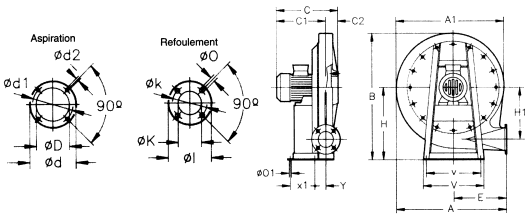

Dimensions du ventilateur CA-148-2T-0,75

CA-148-2T-0,75
Modèles A A1 B C C1 C2 ØD Ød Ød1 Ød2 E
CA-142-2T-0.33 494 488 540 270 221.5 48.5 90 160 130 M8 240
CA-142-2T-0.50 494 488 540 290 241.5 48.5 90 160 130 M8 240
CA-148-2T-0.75 563 557.5 639 308.5 251.5 57 100 170 140 M8 270
CA-148-2T-1 563 557.5 639 324.5 267.5 57 100 170 140 M8 270
CA-148-2T-1.5 563 557.5 639 324.5 267.5 57 100 170 140 M8 270
CA-154-2T-1.5 630 625 708 348 268.5 79.5 115 183 155 M10 300
CA-154-2T-2 630 625 708 371 291.5 79.5 115 183 155 M10 300
CA-154-2T-3 630 625 708 396 316.5 79.5 115 183 155 M10 300
CA-160-2T-2 708 699 785 381 291 90 130 230 192 M10 336
CA-160-2T-3 708 699 785 406 316 90 130 230 192 M10 336
CA-166-2T-3 759 752 866 399 319.5 79.5 140 230 200 M10 364
CA-166-2T-4 759 752 866 423 343.5 79.5 140 230 200 M10 364
CA-166-2T-5.5 759 752 866 445 365.5 79.5 140 230 200 M10 364
CA-172-2T-7.5 818 813 923 492 412 80 148 230 200 M10 390
CA-172-2T-10 818 813 923 492 412 80 148 230 200 M10 390
Toutes les valeurs sont exprimées en mm
suite du tableau ...
Modèles H H1 ØI ØK Øk ØO O1 V v x1 Y
CA-142-2T-0.33 301 235 120 60 90 11 12 300 270 130 51
CA-142-2T-0.50 301 235 120 60 90 11 12 300 270 130 51
CA-148-2T-0.75 360 269.5 150 73 110 11 12 330 290 140 60
CA-148-2T-1 360 269.5 150 73 110 11 12 330 290 140 60
CA-148-2T-1.5 360 269.5 150 73 110 11 12 330 290 140 60
CA-154-2T-1.5 395 308 160 80 120 13 12 356 320 210 62
CA-154-2T-2 395 308 160 80 120 13 12 356 320 210 62
CA-154-2T-3 395 308 160 80 120 13 12 356 320 210 62
CA-160-2T-2 440 338 160 85 120 13 12 373 322 220 62
CA-160-2T-3 440 338 160 85 120 13 12 373 322 220 62
CA-166-2T-3 490 372 160 85 120 13 12 450 400 245 70
CA-166-2T-4 490 372 160 85 120 13 12 450 400 245 70
CA-166-2T-5.5 490 372 160 85 120 13 12 450 400 245 70
CA-172-2T-5.5 516 404 175 90 140 13 12 450 400 260 78
CA-172-2T-7.5 516 404 175 90 140 13 12 450 400 260 78
CA-172-2T-10 516 404 175 90 140 13 12 450 400 260 78
Toutes les valeurs sont exprimées en mm

Orientations possibles du ventilateur CA-148-2T-0,75
