Ventilateur centrifuge CBD-2828-4M-3/4

Imprimer

Carastéristiques techniques CBD-2828-4M-3/4

Photo non contractuelle.
Référence : CBD-2828-4M-3/4
 Vitesse :  1250 tr/min
 Intensité Max 220V :  4.20 A
 Intensité Max 400V :  - A
 Intensité Max 690V :  - A
 Puissance :  0.55 Kw
 Débit :  3350 m³/h
 Niveau sonore :  74 dB (A)
 Poids :  16.5 Kg

Demander un DEVIS pour la référence 'CBD-2828-4M-3/4'

Caractéristiques de fabrication CBD-2828-4M-3/4

Ventilateur

  • Gaine en tôle d´acier galvanisé
  • Turbine à aubes inclinées vers l´avant en tôle d´acier galvanisé
  • Livraison avec pieds de support PSB

Moteur

  • Moteurs fermés avec protecteur thermique intégré, classe F, avec roulements à billes, protection IP54
  • Monophasés 220-240 V - 50 Hz et triphasés 220-240 V/380-415 V - 50 Hz
  • Température maximale de l´air à transporter : -20ºC +60ºC

Finition

  • Anticorrosion en tôle d´acier galvanisé

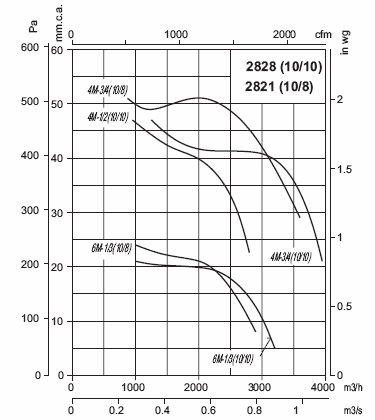

Courbe de fonctionnement CBD-2828-4M-3/4

CBD-2828-4M-3/4

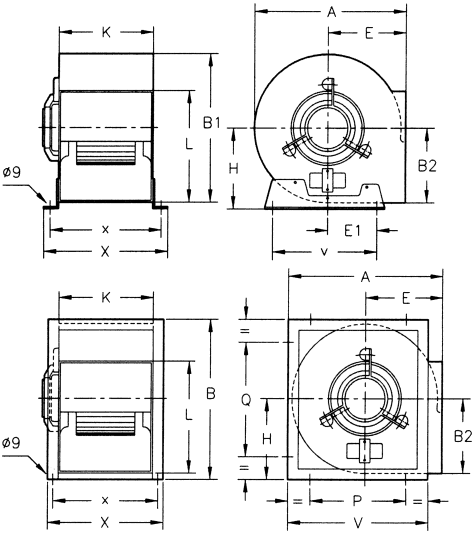

Dimensions du ventilateur CBD-2828-4M-3/4

CBD-2828-4M-3/4
Modèles A B B1 B2 E E1 H K L P Q v X x
CBD-1919 316 - 330 190 153 123 192 230 206 - - 223 280 252
CBD-2520 375 - 394 218 180 75 129 250 265 - - 317 - 296
CBD-2525 380 - 392 219 181 127 224 300 260 - - 274 350 322
CBD-2821 427 - 447 245 207 80 157 274 290 - - 317 - 296
CBD-2828 422 - 442 247 201 130 275 326 288 - - 315 376 348
CBD-3325 498 - 3526 292 236 82 184 309 342 - - 400 - 330
CBD-3333 492 - 525 292 230 161 325 387 341 - - 390 437 409
CBD-3939 583 627 - 343 264 - 343 473 402 414 488 553 533 507
Toutes les valeurs sont exprimées en mm
