Ventilateur centrifuge CB-1733-4T-2

Imprimer

Carastéristiques techniques CB-1733-4T-2

Photo non contractuelle.
Référence : CB-1733-4T-2
 Vitesse :  1400 tr/min
 Intensité Max 220V :  5.98 A
 Intensité Max 400V :  3.45 A
 Intensité Max 690V :  - A
 Puissance :  1.5 Kw
 Débit :  4000 m³/h
 Niveau sonore :  75 dB (A)
 Poids :  25 Kg

Demander un DEVIS pour la référence 'CB-1733-4T-2'

Caractéristiques de fabrication CB-1733-4T-2

Ventilateur

  • Gaine en tôle d´acier
  • Turbine à aubes inclinées vers l´avant en tôle d´acier galvanisé

Moteur

  • Moteurs rendement IE-2. sauf puissances inférieures à 0.75 kW monophasé et 2 vitesses
  • Moteurs classe F. avec roulements à billes. protection IP55 à l´exception des modèles monophasés protection IP54
  • Monophasés 230 V - 50 Hz et triphasés 230/400 V - 50 Hz
  • Température maximale de l´air à transporter : -20ºC +120ºC

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement nanotechnologique sans phosphate

Sur demande

  • Bobinages spéciaux pour différentes tensions

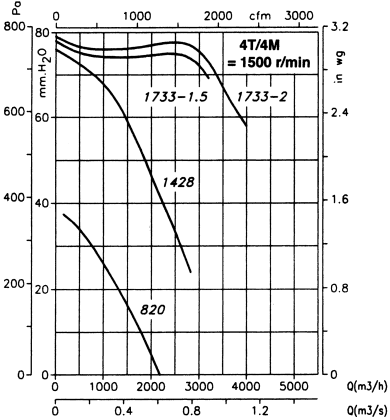

Courbe de fonctionnement CB-1733-4T-2

CB-1733-4T-2

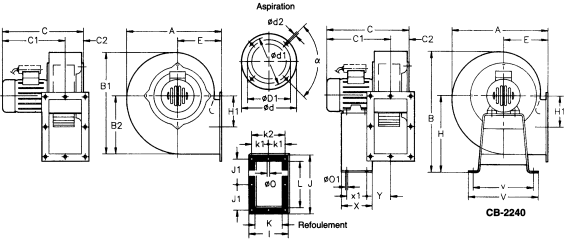

Dimensions du ventilateur CB-1733-4T-2

CB-1733-4T-2
Modèles A B1 B2 C C1 C2 ØD1* Ød Ød1 Ød2 ...
CB-820 321 374 222 339 268 71 200 247 230 M.6 ...
CB-1428 422 440 249 475 345 100 250 - 294 M.6 ...
CB-1733 495 525 293 530 408 122 280 - 335 M.6 ...
Suite du tableau...
Modèles E H1 I J J1 K k1 k2 L ØO Alpha
CB-820 138 135.5 184 213 94.5 130 - 160 160 9 4x90°
CB-1428 200 104 260 350 160 200 115 230 288 9 6x60°
CB-1733 230 120 316 415 186 242 140 280 343 9 6x60°
Toutes les valeurs sont exprimées en mm (sauf colonne Ød2)
*Diamètre de conduit recommandé.

Modèle A B C C1 C2 ØD1* Ød1 Ød2 E H H1 I J
CB-2240 583 674 606 472 134 355 410 M.6 265 402 143 340 478
Suite du tableau...
Modèle J1 K k1 k2 L ØO Ø01 V v X x1 Y Alpha
CB-2240 218 268 151 302 405 9 13 400 365 240 180 166.5 4x90°
Toutes les valeurs sont exprimées en mm (sauf colonne Ød2)
*Diamètre de conduit recommandé.

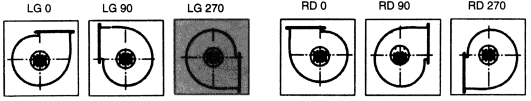

Orientations possibles du ventilateur CB-1733-4T-2
