Ventilateur hélicoïdal HEP-40-4M/L

Imprimer

Carastéristiques techniques HEP-40-4M/L

Photo non contractuelle.
Référence : HEP-40-4M/L
 Vitesse :  1420 tr/min
 Intensité Max 220V :  1.55 A
 Intensité Max 400V :  - A
 Intensité Max 690V :  - A
 Puissance :  0.26 Kw
 Débit :  4000 m³/h
 Niveau sonore :  60 dB (A)
 Poids :  10.6 Kg

Demander un DEVIS pour la référence 'HEP-40-4M/L'

Caractéristiques de fabrication HEP-40-4M/L

Ventilateur

  • Sens de l´air moteur-hélice
  • Hélice en polyamide 6 renforcé de fibre de verre
  • HEP : Cadre support en tôle d´acier
  • HEP : Grille de protection contre les contacts selon la norme UNE 100250
  • HEPT : Gaine tubulaire en tôle d´acier
  • HEPT : Boîtier de raccordement extérieur. protection IP65

Moteur

  • Moteurs classe F. avec roulements à billes. protection IP65
  • Monophasés 220-240 V - 50 Hz. et triphasés 240 V/380-415 V - 50 Hz
  • Température de fonctionnement : -25ºC +60ºC. moteurs 4-6-8 pôles et -25ºC +45ºC. moteurs 2 pôles

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement nanotechnologique sans phosphate.

Sur demande

  • Ensemble moteur. hélice et grille (version F)
  • Groupe moteur hélice. (version G)
  • Sens de l´air hélice-moteur
  • Bobinages spéciaux pour différentes tensions

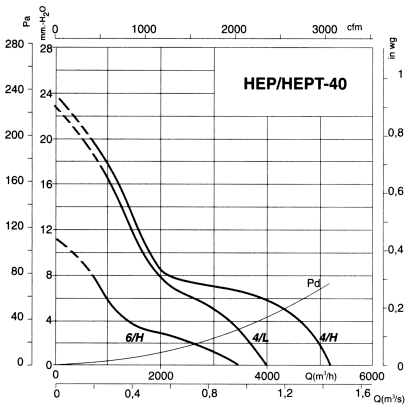

Courbe de fonctionnement HEP-40-4M/L

HEP-40-4M/L

Dimensions du ventilateur HEP-40-4M/L

HEP-40-4M/L
Modèles   E F
A B C D 2T 4T 6T 8T 2T 4T 6T 8T G H ØJ K L
HEP-25 330 275 262 260 189 179 - - 213 203 - - 11 56 8.5 310 M.8
HEP-31.../H 400 336 310.5 308 190 180 - - 214 204 - - 11 56 10.5 380 M.8
HEP-31.../L 400 336 310.5 308 - 180 - - - 204 - - 11 56 10.5 380 M.8
HEP-35.../H 465 390 362.5 360 217 187 - - 241 211 - - 11 86 10.5 450 M.8
HEP-35.../L 465 390 362.5 360 - 187 - - - 211 - - 11 86 10.5 450 M.8
HEP-40.../H 532 452 412.5 410 - 206 186 - - 226 205 - 11 97.5 10.5 500 M.8
HEP-40.../L 532 452 412.5 410 - 206 - - - 226 - - 11 97.5 10.5 500 M.8
HEP-45.../H 596 504 462.5 460 - 214 199 - - 234 218 - 11 105 10.5 560 M.8
HEP-45.../L 596 504 462.5 460 - 214 - - - 234 - - 11 105 10.5 560 M.8
HEP-50.../H 665 562 516.5 514 - 255 235 - - 275 254 - 11 115 10.5 640 M.8
HEP-50.../L 665 562 516.5 514 - 255 - - - 275 - - 11 115 10.5 640 M.8
HEP-56.../H 710 630 563 560 - 287 247 - - 306 266 - 15 115 10.5 721 M.8
HEP-56.../L 710 630 563 560 - 287 - - - 306 - - 15 115 10.5 721 M.8
HEP-63.../H 800 710 638 635 - 312 257 247 - 360 276 266 15 140 10.5 820 M.8
HEP-63.../L 800 710 638 635 - 312 247 - - 360 266 - 15 140 10.5 820 M.8
Toutes les valeurs sont exprimées en mm (Sauf colonne L)
