Ventilateur hélicoïdal ATEX HCT-71-6T-0.75/ATEX

 Imprimer

Carastéristiques techniques HCT-71-6T-0.75/ATEX
Photo non contractuelle. 		Référence : HCT-71-6T-0.75/ATEX
 Vitesse :  950 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  - A
 Intensité Max 690V :  - A
 Puissance :  0.55 Kw
 Débit :  15000 m³/h
 Niveau sonore :  67 dB (A)
 Poids :  49 Kg

Demander un DEVIS pour la référence 'HCT-71-6T-0.75/ATEX'

Caractéristiques de fabrication HCT-71-6T-0.75/ATEX

Ventilateur :

   · Gaine tubulaire en tôle d'acier, avec bande d'aluminium dans la zone de l'hélice selon la norme EN-14986:2005.
   · Hélice en fonte d'aluminium.
   · Trappe d'inspection intégrée.
   · Direction air moteur-hélice.

Moteur :

   · Moteur classe F, avec roulements à billes, protection IP 55 avec homolgation ATEX, antiexplosions EEx"e" ou antidéflagrants EEx"d".
   · Triphasé 230/400 V, 50 Hz (jusqu'à 5.5 CV) et 400/690 V, 50 Hz (puissances supérieures à 5.5 CV). .
   · Température de travail : -20°C à + 40°C.

Sur demande :

   · Bobinages spéciaux pour différentes tensions et fréquences.
   · Construction ATEX pour différentes catégories.
   · Extracteurs avec moteur à 2 vitesses.

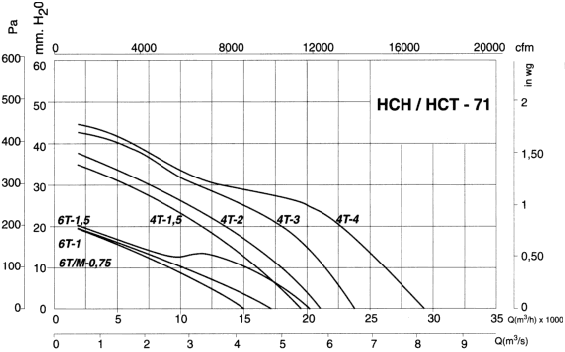

Courbe de fonctionnement HCT-71-6T-0.75/ATEX
HCT-71-6T-0.75/ATEX

Dimensions du ventilateur HCT-71-6T-0.75/ATEX
HCT-71-6T-0.75/ATEX
Modèles ØA ØB D EEx"e"
E		 EEx"d"
E1		 ØJ N
HCT-35 425 395 355 230 230 10 8x45
HCT-40-2T 490 450 410 320 351 12 8x45
HCT-40-4T 490 450 410 320 320 12 8x45
HCT-45-2T 540 500 460 360 379 12 8x45
HCT-45-4T 540 500 460 360 370 12 8x45
HCT-50 600 560 514 360 366 12 12x30
HCT-56-4T-0.75 660 620 560 400 400 12 12x30
HCT-56-4T-1 660 620 560 400 400 12 12x30
HCT-56-4T-1.5 660 620 560 400 420 12 12x30
HCT-56-4T-2 660 620 560 400 420 12 12x30
HCT-56-6T 660 620 560 400 400 12 12x30
HCT-63-4T-1 730 690 640 430 430 12 12x30
HCT-63-4T-1.5 730 690 640 430 430 12 12x30
HCT-63-4T-2 730 690 640 430 430 12 12x30
HCT-63-4T-3 730 690 640 430 490 12 12x30
HCT-63-4T-4 730 690 640 430 490 12 12x30
HCT-63-6T 730 690 640 430 430 12 12x30
HCT-71-4T-1.5 810 770 710 500 500 12 16x2230'
HCT-71-4T-2 810 770 710 500 500 12 16x2230'
HCT-71-4T-3 810 770 710 500 517 12 16x2230'
HCT-71-4T-4 810 770 710 500 517 12 16x2230'
HCT-71-6T 810 770 710 500 500 12 16x2230'
HCT-80-4T-3 900 860 800 500 517 12 16x2230'
HCT-80-4T-4 900 860 800 500 517 12 16x2230'
HCT-80-4T-5.5 900 860 800 500 535 12 16x2230'
HCT-80-6T-1 900 860 800 500 500 12 16x2230'
HCT-80-6T-1.5 900 860 800 500 500 12 16x2230'
HCT-80-6T-2 900 860 800 500 517 12 16x2230'
HCT-80-6T-3 900 860 800 500 535 12 16x2230'
HCT-90-4T-4 1015 970 900 500 517 15 16x2230'
HCT-90-4T-5.5 1015 970 900 500 535 15 16x2230'
HCT-90-4T-7.5 1015 970 900 500 571 15 16x2230'
HCT-90-4T-10 1015 970 900 500 616 15 16x2230'
HCT-90-6T-2 1015 970 900 500 517 15 16x2230'
HCT-90-6T-3 1015 970 900 500 535 15 16x2230'
HCT-90-6T-4 1015 970 900 500 571 15 16x2230'
HCT-100-4T-7.5 1115 1070 1000 550 567 15 16x2230'
HCT-100-4T-10 1115 1070 1000 550 612 15 16x2230'
HCT-100-4T-15 1115 1070 1000 650 701 15 16x2230'
HCT-100-4T-20 1115 1070 1000 650 701 15 16x2230'
HCT-100-6T-3 1115 1070 1000 550 565 15 16x2230'
HCT-100-6T-4 1115 1070 1000 550 567 15 16x2230'
HCT-100-6T-5.5 1115 1070 1000 550 612 15 16x2230'
Toutes les valeurs sont exprimées en mm
