Extracteur de toit (Tourelle) HTTI-90-4T

Imprimer

Carastéristiques techniques HTTI-90-4T

Photo non contractuelle.
Référence : HTTI-90-4T
 Vitesse :  1450 tr/min
 Intensité Max 220V :  15.24 A
 Intensité Max 400V :  8.8 A
 Intensité Max 690V :  - A
 Puissance :  4 Kw
 Débit :  41850 m³/h
 Niveau sonore :  89 dB (A)
 Poids :  137 Kg

Demander un DEVIS pour la référence 'HTTI-90-4T'

Caractéristiques de fabrication HTTI-90-4T

Ventilateur

  • Socle de support en tôle d´acier galvanisé
  • Hélices en polyamide 6 renforcé de fibre de verre
  • Chapeau déflecteur anti-pluie
  • Sens de l´air moteur-hélice

Moteur

  • Moteurs rendement IE-2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4KW)
  • Température maximale de l´air à transporter : -25ºC +60ºC

Finition

  • Anticorrosion en tôle d´acier galvanisé

Sur demande

  • Toutes les inclinaisons et dimensions de socles requises (longueur max. 2 m)
  • Fabrication en tôle d´acier inoxydable
  • Bobinages spéciaux pour différentes tensions
  • Homologation ATEX Catégorie 2
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance

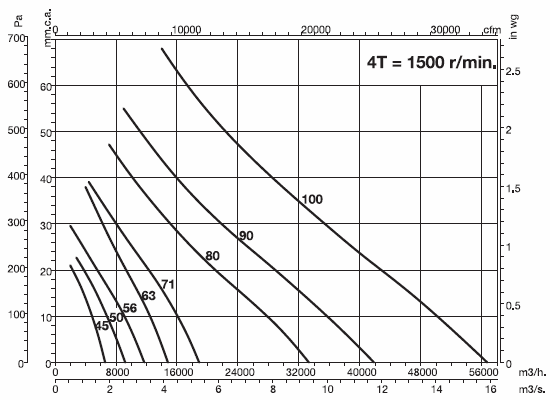

Courbe de fonctionnement HTTI-90-4T

HTTI-90-4T

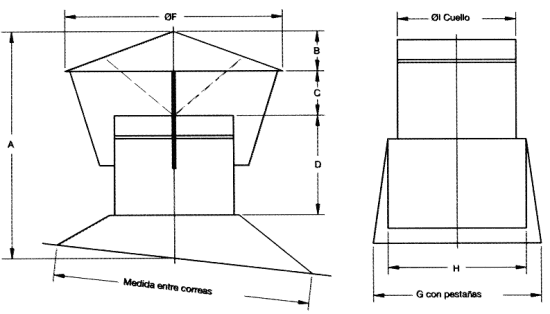

Dimensions du ventilateur HTTI-90-4T

HTTI-90-4T
Modèles A B C D ØF G H ØI
HTTI-45 780 130 200 250 850 730 520 470
HTTI-50 800 150 200 250 950 780 570 520
HTTI-56 800 150 200 250 1050 830 620 570
HTTI-63 850 180 200 250 1125 910 700 650
HTTI-71 900 200 230 300 1250 990 780 730
HTTI-80 1100 250 310 330 1400 1080 870 820
HTTI-90 1150 300 310 330 1500 1080 970 920
HTTI-100 1200 350 310 330 1600 1280 1070 1020
Toutes les valeurs sont exprimées en mm
