Extracteur de fumées CJSX-18/9-3

Imprimer

Carastéristiques techniques CJSX-18/9-3

Photo non contractuelle.
Référence : CJSX-18/9-3
 Vitesse :  800 tr/min
 Intensité Max 220V :  8.31 A
 Intensité Max 400V :  4.8 A
 Intensité Max 690V :  - A
 Puissance :  2.2 Kw
 Débit :  8200 m³/h
 Niveau sonore :  74 dB (A)
 Poids :  119 Kg

Demander un DEVIS pour la référence 'CJSX-18/9-3'

Caractéristiques de fabrication CJSX-18/9-3

Ventilateur :

   · Structure en tôle acier galvanisé.
   · Turbine avec pales vers l'avant en tôle d'acier galvanisé.
   · Homologation selon la norme EN-12101-3-2002, avec certificat N° : 0370-CPD.

Moteur :

   · Moteur classe F,avec roulements à billes, protection IP 55.
   · Triphasé 230/400 V, 50 Hz (jusqu'à 5.5 CV) et 400/690 V, 50 Hz (puissances supérieures à 5.5 CV).
   · Température maximum de l'air à transporter : Service S1 -20°C à + 120°C en continu, Service S2 400°C/2h.

Sur demande :

   · Extracteurs avec moteur 200°C/2h à 1 ou 2 vitesses.
   · Extracteurs avec sortie verticale.

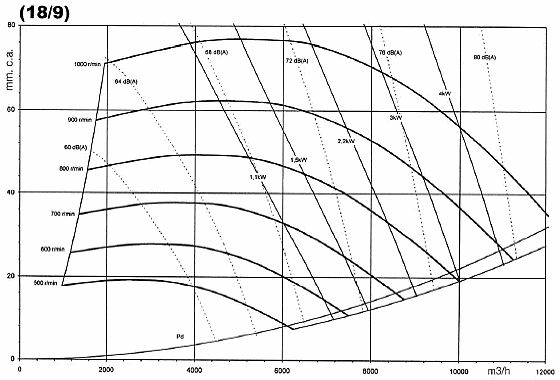

Courbe de fonctionnement CJSX-18/9-3

CJSX-18/9-3

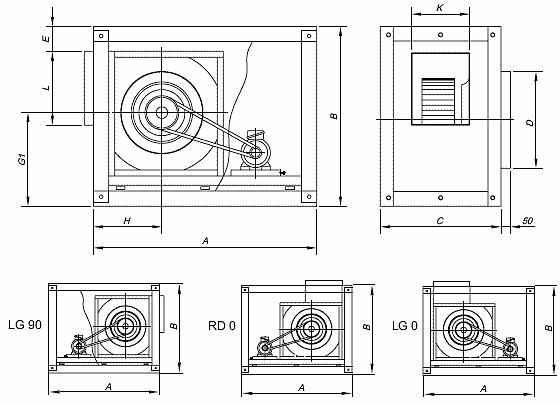

Dimensions du ventilateur CJSX-18/9-3

CJSX-18/9-3
Modèles A B C ØD E G1 H L K
CJSX-12/6 850 650 540 315 73 283 288 345 210
CJSX-15/7 1000 755 600 400 73 318 323 410 270
CJSX-18/9 1200 875 620 450 73 376 370 482 303
CJSX-20/10 1301 1175 731 560 117 544 416 606 317
CJSX-22/11 1403 1250 763 630 117 580 442 694 350
CJSX-25/13 1503 1380 823 710 106 634 470 794 409
CJSX-30/14 1653 1600 857 800 94 728 560 934 466
Toutes les valeurs sont exprimées en mm
