Extracteur de fumées THT/IMP-C-REV-90-4/8T-10

Imprimer

Carastéristiques techniques THT/IMP-C-REV-90-4/8T-10

Photo non contractuelle.
Référence : THT/IMP-C-REV-90-4/8T-10
 Vitesse :  1460 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  15.3/5.4 A
 Intensité Max 690V :  - A
 Puissance :  7.5 Kw
 Débit :  48500 m³/h
 Niveau sonore :  64/49 dB (A)
 Poids :  495 Kg

Demander un DEVIS pour la référence 'THT/IMP-C-REV-90-4/8T-10'

Caractéristiques de fabrication THT/IMP-C-REV-90-4/8T-10

Ventilateur :

   · Ensemble de ventilaeur unidirectionnel ou réversible composé d'un ventilateur, silencieux déflecteurs et supports, homologués pour l'évacuation de fumées, selon la norme EN-12101-3-2002, avec certificat N° : 0370-CPD-0394.
   · Hélices orientables en fonte d'aluminium, conçues pour obtenir de grandes poussées.
   · Grille de protection contre les contacts selon UNE 100250 sur les modèles unidirectionnels.
   · Déflecteur pour l'augmentation de la portée de l'air, sur le côté impulsion. Les modèles réversibles sont équipés de déflecteurs des deux côtés.
   · Silencieux à haute atténuation, avec isolation thermique et acoustique.
   · Interrupteur de sécurité, série IAT sur demande.
   · Direction air moteur-hélice ou réversible 100%.
   · Gaine circulaire en tôle d'acier.
   · Socle de support spécialement conçu pour supporter l'ensemble. A partir du diamètre 500mm ressorts antivibratoires intégrés.

Moteur :

   · Moteur classe H, utilisation continue S1 et d'urgence S2, à roulements à billes, protection IP55, à 2 vitesses.
   · Triphasé 400 V, 50Hz. DHALANDER.
   · Température maximum de l'air à transporter : Service S1 de -20°C à + 40°C en continu, Service S2 400°C/2h ou S2 200°C/2h selon modèle.

Sur demande :

   · Ventilateurs avec moteur 400°C/2h à 1 vitesse et 200°C/2h de 1 ou 2 vitesses.
   · Performances de poussée différentes à celles indiquées.

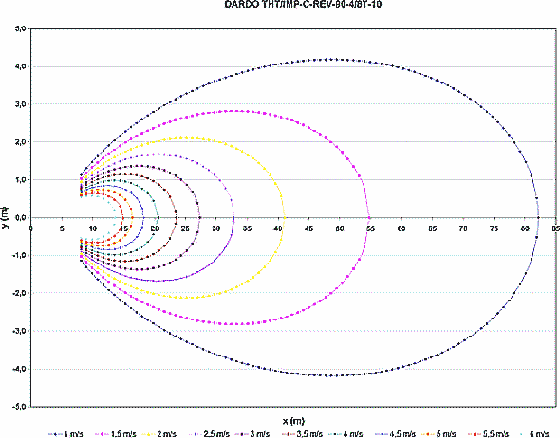

Courbe de fonctionnement THT/IMP-C-REV-90-4/8T-10

THT/IMP-C-REV-90-4/8T-10

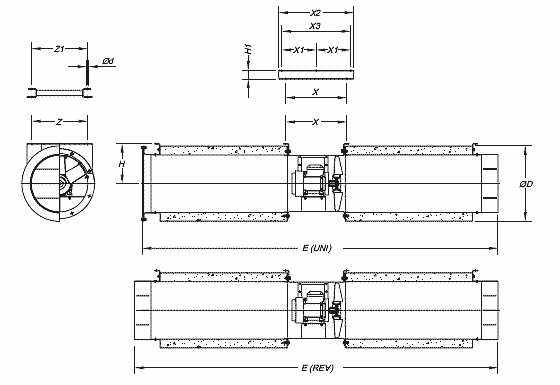

Dimensions du ventilateur THT/IMP-C-REV-90-4/8T-10

THT/IMP-C-REV-90-4/8T-10
Modèles ØD Ød E (UNI) E (REV) H H1 X X1 X2 X3 Z Z1
THT/IMP-C-31 415 10 1956 2000 220 - 335 - - - 275 -
THT/IMP-C-35 460 12 1960 2005 250 - 336 - - - 300 -
THT/IMP-C-38 415 11 2570 2620 225 - - - 600 530 - 517
THT/IMP-C-40 510 12 2485 2540 280 - 368 - - - 400 -
THT/IMP-C-45 630 12 2500 2554 355 - 385 - - - 440 -
THT/IMP-C-50 710 12 2895 2950 410 80 508 320 700 - 380 370
THT/IMP-C-56 750 12 3145 3200 503 80 558 345 750 - 475 465
THT/IMP-C-63 800 14 3295 3350 435 80 706 418 900 - 550 540
THT/IMP-C-71 900 12 3145 3200 510 80 558 345 750 - 475 465
THT/IMP-C-80 1000 14 3850 3900 565 80 656 395 855 - 730 730
THT/IMP-C-90 1100 14 3850 3900 585 80 647 390.5 846 - 825 825
THT/IMP-C-100 1200 14 4950 5000 640 80 767 450 965 - 884 884
Toutes les valeurs sont exprimées en mm
