Extracteur de fumées ATEX THT-56-6/12T-0.75

Imprimer

Carastéristiques techniques THT-56-6/12T-0.75

Photo non contractuelle.
Référence : THT-56-6/12T-0.75
 Vitesse :  940 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  1.6/0.55 A
 Intensité Max 690V :  - A
 Puissance :  0.55 Kw
 Débit :  10000 m³/h
 Niveau sonore :  62/47 dB (A)
 Poids :  47.5 Kg

Demander un DEVIS pour la référence 'THT-56-6/12T-0.75'

Caractéristiques de fabrication THT-56-6/12T-0.75

· Série avec certification LGAI selon Norme Européenne EN 12101-3.
· Virole renforcée en acier laminé(disponible en deux largeurs) et hélice à pale variable en fonte d'aluminium.
· Ventilateurs de carcasse longue fournis avec porte de visite.
· Moteur triphasé 50Hz protection IP54, avec certification LGAI ou CTICM.
· Sur demande:
  - Ventilateurs avec moteur pour températures de 200°C/2h.
  - Ventilateurs avec moteur à deux vitesses pour températures de 200°C/2h et 400°C/4h.

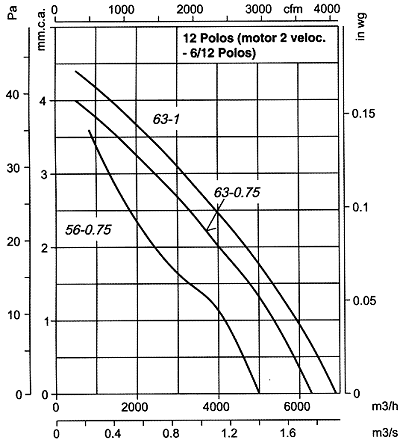

Courbe de fonctionnement THT-56-6/12T-0.75

THT-56-6/12T-0.75

Dimensions du ventilateur THT-56-6/12T-0.75

THT-56-6/12T-0.75
Modèles ØA ØB C (consulter dimension de fabrication du moteur)
80 90S 90L 100 112 132S 132M
THT-40 490 450 341 360 385 - - - -
THT-45 540 500 341 360 385 - - - -
THT-50 600 560 - 360 385 - - - -
THT-56 660 620 - 360 385 - - - -
THT-56 660 620 - - - 416 - - -
THT-63 730 690 - 360 385 - - - -
THT-63 730 690 - - - 416 431 - -
THT-71 810 770 - 360 385 - - - -
THT-71 810 770 - - - 418 433 - -
THT-80 900 860 - - 413 446 461 - -
THT-90 1015 970 - - - 456 471 512 550
THT-100 1115 1070 - - - - 471 512 550
THT-100 1115 1070 - - - - - - -
THT-125 1365 1320 - - - - - 523 561
THT-125 1365 1320 - - - - - - -
THT-125 1365 1320 - - - - - - -
THT-125 1365 1320 - - - - - - -
Toutes les valeurs sont exprimées en mm
Suite du tableau...
Modèles C (consulter dimension de fabrication du moteur) ØD E ØJ N
160M 160L 180M 180L 200L 225 Longue Courte
THT-40 - - - - - - 410 400 250 12 8x45°
THT-45 - - - - - - 460 400 250 12 8x45°
THT-50 - - - - - - 560 400 250 12 12x30°
THT-56 - - - - - - 560 400 250 12 12x30°
THT-56 - - - - - - 560 500 250 12 12x30°
THT-63 - - - - - - 640 400 250 12 12x30°
THT-63 - - - - - - 640 500 250 12 12x30°
THT-71 - - - - - - 710 430 300 12 16x22°30'
THT-71 - - - - - - 710 500 300 12 16x22°30'
THT-80 - - - - - - 800 500 300 12 16x22°30'
THT-90 - - - - - - 900 600 350 15 16x22°30'
THT-100 - - - - - - 1000 600 350 15 16x22°30'
THT-100 646 689 - - - - 1000 700 450 15 16x22°30'
THT-125 - - - - - - 1250 700 500 15 20x18°
THT-125 648 691 - - - - 1250 700 500 15 20x18°
THT-125 - - 719 757 820 - 1250 900 500 15 20x18°
THT-125 - - - - - 886 1250 1000 500 15 20x18°
Toutes les valeurs sont exprimées en mm

Dimensions fabrication moteurs selon puissance (1 vitesse)
CV
0.75 1 1.5 2 3 4 5.5 7.5 10 15 20 25 30 40 50
4T 80 90S 90S 90L 100 100 112 132S 132M 160M 160L 180M 180L 200L 225
6T 90S 90L 90L 100 112 132S 132M 132M 160M 160L 180L 200L 200L - -
8T 100 100 100 112 132S 132M 160M 160M 160L 180L - - - - -

Dimensions fabrication moteurs selon puissance (2 vitesses)
CV
0.75 1 1.5 2 3 4 5.5 7.5 9 10 15 20 22 24 27 37 40
4/8 - - 90L 100 100 112 132M 132M 132M - 160L 160L 160L - 180L 200L 225
6/12 90L 90L 100 112 112 132S 132M 132M - 160L 160L - - 200L - - -
