Ventilateur centrifuge CMSH-2380-4T-30/R/EU

 Imprimer

Carastéristiques techniques CMSH-2380-4T-30/R/EU
Photo non contractuelle. 		Référence : CMSH-2380-4T-30/R/EU
 Vitesse :  1460 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  42 A
 Intensité Max 690V :  24.2 A
 Puissance :  22 Kw
 Débit :  47600 m³/h
 Niveau sonore :  86 dB (A)
 Poids :  251.1 Kg

Demander un DEVIS pour la référence 'CMSH-2380-4T-30/R/EU'

Caractéristiques de fabrication CMSH-2380-4T-30/R/EU

Ventilateur

  • Structure en tôle d´acier
  • Turbine à aubes à réaction en tôle d´acier
  • Caisson thermique avec fibre minérale haute densité et à haut pouvoir d´isolation thermique et acoustique
  • Deux versions d´isolation disponibles :
    • Version A avec fibre minérale de 30 mm d´épaisseur.
    • Version C avec fibre minérale de 150 mm d´épaisseur

Moteur

  • Moteurs rendement IE-2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4kW)
  • Température maximale de l´air à transporter : -20ºC +250ºC

Finition

  • Traitement peinture anti-chaleur

Sur demande

  • Bobinages spéciaux pour différentes tensions
  • Construction en acier inoxydable
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance

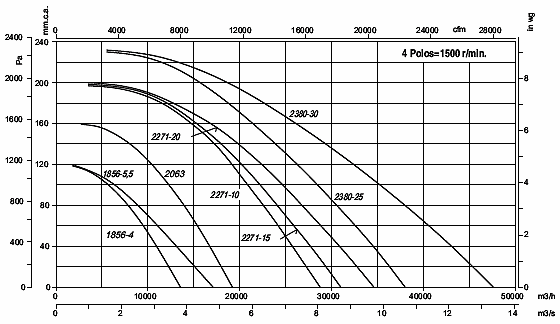

Courbe de fonctionnement CMSH-2380-4T-30/R/EU
CMSH-2380-4T-30/R/EU

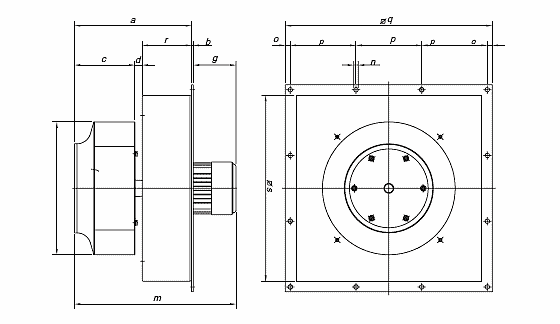

Dimensions du ventilateur CMSH-2380-4T-30/R/EU
CMSH-2380-4T-30/R/EU
Modèles a b c d g Øj m Øn o p Øq r Øs
CMSH-831-2T-1.5/R/EU 253.5 3 83 20.5 130 315 386.5 11.5 15 150 480 150 400
CMSH-831-4T-0.33/R/EU 253.5 3 83 20.5 105 315 361.5 11.5 15 150 480 150 400
CMSH-935-2T-2/R/EU 263.5 3 93.5 22 186 350 454.5 14 20 188 604 150 495
CMSH-935-4T-0.5/R/EU 263.5 3 93.5 20 105 350 371.5 14 20 188 604 150 495
CMSH-1040-4T-0.75/R/EU 273.5 3 103.5 20 130 400 406.5 14 20 188 604 150 495
CMSH-1145-4T-1.5/R/EU 283.5 5 114 19.5 186.5 450 475 14 15 200 630 150 565
CMSH-1240-4T-1/R/EU 356.5 5 184 22.5 130.5 404 492 14 15 200 630 150 565
CMSH-1240-6T-0.5/R/EU 356.5 5 184 22.5 130.5 404 492 14 15 200 630 150 565
CMSH-1445-4T-1.5/R/EU 382.5 5 208.5 24 189 454 576.5 14 15 200 630 150 565
CMSH-1445-4T-2/R/EU 382.5 5 208.5 24 189 454 576.5 14 15 200 630 150 565
CMSH-1445-4T-1/R/EU 382.5 5 208.5 24 189 454 576.5 14 15 200 630 150 565
CMSH-1650-4T-3/R/EU 408.5 5 233.5 25 216.5 510 600 14 16 236 740 150 673
CMSH-1650-6T-1.5/R/EU 408.5 5 233.5 25 186.5 510 630 14 16 236 740 150 673
CMSH-1856-4T-4/R/EU 435.5 5 261 24.5 216.5 570 657 14 16 236 740 150 673
CMSH-1856-4T-5.5/R/EU 435.5 5 261 24.5 216.5 570 657 14 16 236 740 150 673
CMSH-2063-4T-7.5/R/EU 466.5 5 292 24.5 277.5 640 749 14 19 284 890 150 813
CMSH-2063-6T-3/R/EU 466.5 5 292 24.5 239.5 640 711 14 19 284 890 150 813
CMSH-2271-4T-10/R/EU 500.5 5 327 23.5 277.5 718 793 14 19 284 890 150 813
CMSH-2271-4T-15/R/EU 500.5 5 327 23.5 395.5 718 900 14 19 284 890 150 813
CMSH-2271-4T-20/R/EU 500.5 5 327 23.5 395.5 718 900 14 19 284 890 150 813
CMSH-2271-6T-4/R/EU 500.5 5 327 23.5 277.5 718 783 14 19 284 890 150 813
CMSH-2271-6T-5.5/R/EU 500.5 5 327 23.5 277.5 718 783 14 19 284 890 150 813
CMSH-2380-4T-25/R/EU 538.5 5 366 22.5 464.5 808 939 14 19 248 1030 150 953
CMSH-2380-4T-30/R/EU 538.5 5 366 22.5 464.5 808 939 14 19 248 1030 150 953
CMSH-2380-6T-10/R/EU 538.5 5 366 22.5 395.5 808 1008 14 19 248 1030 150 953
CMSH-2380-6T-15/R/EU 538.5 5 366 22.5 395.5 808 1008 14 19 248 1030 150 953
Toutes les valeurs sont exprimées en mm
