Ventilateur centrifuge CJBX-10/10-0.75

Imprimer

Carastéristiques techniques CJBX-10/10-0.75

Photo non contractuelle.
Référence : CJBX-10/10-0.75
 Vitesse :  845 tr/min
 Intensité Max 220V :  2.5 A
 Intensité Max 400V :  1.45 A
 Intensité Max 690V :  - A
 Puissance :  0.55 Kw
 Débit :  3800 m³/h
 Niveau sonore :  56 dB (A)
 Poids :  57 Kg

Demander un DEVIS pour la référence 'CJBX-10/10-0.75'

Caractéristiques de fabrication CJBX-10/10-0.75

Ventilateur

  • Structure en tôle d´acier galvanisé avec isolation thermique et acoustique
  • Turbine à aubes inclinées vers l´avant en tôle d´acier galvanisé
  • Presse-étoupes pour l´entrée des câbles

Moteur

  • Moteurs rendement IE-2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55
  • Triphasés 230/400 V - 50 Hz (jusqu´à 4kW) et 400/690 V - 50 Hz (puissances supérieures à 4kW)
  • Température maximale de l´air à transporter : -20ºC +60ºC

Finition

  • Anticorrosion en tôle d´acier galvanisé

Sur demande

  • Avec refoulement circulaire
  • Moteurs rendement IE2 et IE3 pour n`importe quelle puissance

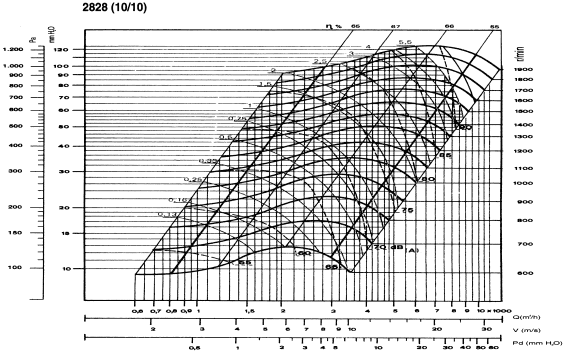

Courbe de fonctionnement CJBX-10/10-0.75

CJBX-10/10-0.75

Dimensions du ventilateur CJBX-10/10-0.75

CJBX-10/10-0.75
Modèles A B C D1xD2 G1 LxK
CJBX-7/7 650 460 500 366x406 278 216x238
CJBX-9/9 700 522 550 428x456 313 266x305
CJBX-10/10 750 575 600 481x506 353 296x330
CJBX-12/12 850 650 700 556x606 401.5 349x392
CJBX-15/15 1000 755 800 661x706 476.5 409x479
CJBX-18/18 1200 875 1000 781x906 557.5 487x545
CJBX-20/20 1300 1175 1100 1079x1004 701 602x603
CJBX-22/22 1400 1250 1250 1154x1204 755 540x656
CJBX-25/25 1500 1375 1450 1279x1441 798 792x765
CJBX-30/28 1800 1600 1650 1504x1554 966 932x888
Toutes les valeurs sont exprimées en mm
