Ventilateur hélicoïdal HGT-160-8T/3-7.5

Imprimer

Carastéristiques techniques HGT-160-8T/3-7.5

Photo non contractuelle.
Référence : HGT-160-8T/3-7.5
 Vitesse :  710 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  13.4 A
 Intensité Max 690V :  7.7 A
 Puissance :  5.5 Kw
 Débit :  88000 m³/h
 Niveau sonore :  80 dB (A)
 Poids :  393 Kg

Demander un DEVIS pour la référence 'HGT-160-8T/3-7.5'

Caractéristiques de fabrication HGT-160-8T/3-7.5

Ventilateur

  • Sens de l´air moteur-hélice.
  • Hélices en fonte d´alumimium à 3. 6 ou 9 pales avec angle d´inclinaison réglable.
  • Gaine tubulaire en tôle d´acier.
  • La version standard est équipée d´une virole courte. La version avec virole longue est équipée d’une trappe de visite.

Moteur

  • Moteurs rendement IE3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles.
  • Moteurs rendement IE2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles.
  • Moteurs classe F. avec roulements à billes. protection IP55.
  • Triphasés 230/400 V - 50 Hz (jusqu’à 4 kW) et 400/690 V - 50 Hz (puissances supérieures à 4 kW).
  • Température de fonctionnement : -25 ºC +50 ºC.

Finition

  • Anticorrosion en résine polyester polymérisée à 190 ºC. après dégraissage et traitement nanotechnologique sans phosphate.

Sur demande

  • Sens de l´air hélice-moteur.
  • Hélices réversibles 100 %.
  • Bobinages spéciaux pour différentes tensions.
  • Homologation ATEX Catégorie 2.
  • Ventilateurs à virole longue équipée d´une trappe de visite.
  • Moteurs à 2 vitesses.
  • Moteurs rendement IE2 et IE3 pour n´importe quelle puissance

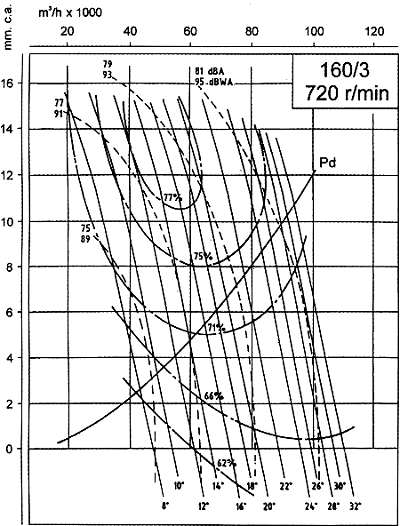

Courbe de fonctionnement HGT-160-8T/3-7.5

HGT-160-8T/3-7.5

Dimensions du ventilateur HGT-160-8T/3-7.5

HGT-160-8T/3-7.5
Modèles ØA ØB C (consulter dimension fabrication du moteur) ØD E ØJ N
132 160 180 200 225 250 280 Longue Courte
HGT-125 1365 1320 570 - - - - - - 1250 700 500 15 20x18°
HGT-125 1365 1320 - 700 - - - - - 1250 700 500 15 20x18°
HGT-125 1365 1320 - - 765 825 - - - 1250 900 500 15 20x18°
HGT-125 1365 1320 - - - - 910 - - 1250 1000 500 15 20x18°
HGT-125 1365 1320 - - - - - 985 - 1250 1000 600 15 20x18°
HGT-140 1515 1470 570 - - - - - - 1400 650 400 15 20x18°
HGT-140 1515 1470 - 700 - - - - - 1400 700 450 15 20x18°
HGT-140 1515 1470 - - 765 825 - - - 1400 900 550 15 20x18°
HGT-140 1515 1470 - - - - 910 - - 1400 1000 550 15 20x18°
HGT-140 1515 1470 - - - - - 985 - 1400 1000 600 15 20x18°
HGT-160 1735 1680 570 - - - - - - 1600 4650 400 19 24x15°
HGT-160 1735 1680 - 700 - - - - - 1600 700 450 19 24x15°
HGT-160 1735 1680 - - 765 825 - - - 1600 900 550 19 24x15°
HGT-160 1735 1680 - - - - 910 - - 1600 1000 550 19 24x15°
HGT-160 1735 1680 - - - - - 985 - 1600 1000 600 19 24x15°
HGT-160 1735 1680 - - - - - - 1190 1600 1200 700 19 24x15°
Toutes les valeurs sont exprimées en mm
