Ventilateur hélicoïdal HGTX-125-6T/6-5.5

Imprimer

Carastéristiques techniques HGTX-125-6T/6-5.5

Photo non contractuelle.
Référence : HGTX-125-6T/6-5.5
 Vitesse :  940 tr/min
 Intensité Max 220V :  15.5 A
 Intensité Max 400V :  8.95 A
 Intensité Max 690V :  - A
 Puissance :  4 Kw
 Débit :  53000 m³/h
 Niveau sonore :  77 dB (A)
 Poids :  349 Kg

Demander un DEVIS pour la référence 'HGTX-125-6T/6-5.5'

Caractéristiques de fabrication HGTX-125-6T/6-5.5

Ventilateur

  • Sens de l´air moteur-hélice.
  • Hélices en fonte d´alumimium à 3. 6 ou 9 pales avec angle d´inclinaison réglable.
  • Gaine tubulaire en tôle d´acier.
  • La version standard est équipée d´une virole courte. La version avec virole longue est équipée d’une trappe de visite.

Moteur

  • Moteurs rendement IE3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles.
  • Moteurs rendement IE2 pour puissances égales ou supérieures à 0.75 kW et inférieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles.
  • Moteurs classe F. avec roulements à billes. protection IP55.
  • Triphasés 230/400 V - 50 Hz (jusqu’à 4 kW) et 400/690 V - 50 Hz (puissances supérieures à 4 kW).
  • Température de fonctionnement : -25 ºC +50 ºC.

Finition

  • Anticorrosion en résine polyester polymérisée à 190 ºC. après dégraissage et traitement nanotechnologique sans phosphate.

Sur demande

  • Sens de l´air hélice-moteur.
  • Hélices réversibles 100 %.
  • Bobinages spéciaux pour différentes tensions.
  • Homologation ATEX Catégorie 2.
  • Ventilateurs à virole longue équipée d´une trappe de visite.
  • Moteurs à 2 vitesses.
  • Moteurs rendement IE2 et IE3 pour n´importe quelle puissance

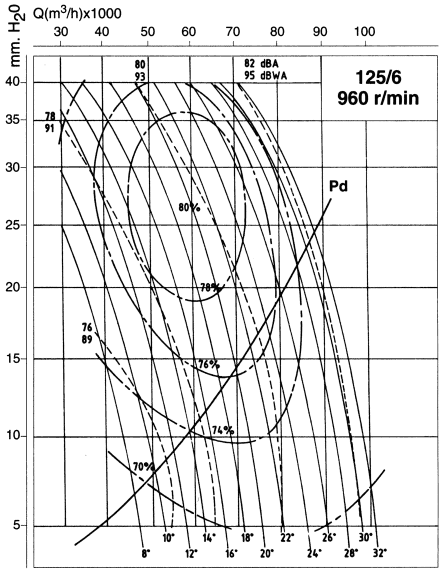

Courbe de fonctionnement HGTX-125-6T/6-5.5

HGTX-125-6T/6-5.5

Dimensions du ventilateur HGTX-125-6T/6-5.5

HGTX-125-6T/6-5.5
Modèles ØA ØB ØD E H (voir tableau ci-dessous) ØJ N
132 160 180 200 225 250
HGT-X 125 1365 1320 1250 900 1743 1815 1850 - - - 15 20x18°
HGT-X 125 1365 1320 1250 960 - - - 1930 1995 - 15 20x18°
HGT-X 125 1365 1320 1250 1100 - - - - - 2060 15 20x18°
Toutes les valeurs sont exprimées en mm

Valeur H selon la selon puissance du moteur
Pôles T/min 3 C.V. 4 C.V. 5.5 C.V. 7.5 C.V. 10 C.V. 15 C.V. 20 C.V. 25 C.V. 30 C.V. 40 C.V. 50 C.V. 60 C.V. 75 C.V.
4T 1500 - - - - 132 160 160 180 180 200 225 225 250
6T 1000 - 132 132 132 160 160 180 200 200 - - - -
8T 750 132 132 160 160 160 180 - - - - - - -
Valeurs exprimées en mm
