Ventilateur hélicoïdal HCT-71-4/8T-2

Imprimer

Carastéristiques techniques HCT-71-4/8T-2

Photo non contractuelle.
Référence : HCT-71-4/8T-2
 Vitesse :  1420 tr/min
 Intensité Max 220V :  - A
 Intensité Max 400V :  3.50/1.50 A
 Intensité Max 690V :  - A
 Puissance :  1.5 Kw
 Débit :  21000 m³/h
 Niveau sonore :  79/64 dB (A)
 Poids :  54 Kg

Demander un DEVIS pour la référence 'HCT-71-4/8T-2'

Caractéristiques de fabrication HCT-71-4/8T-2

Ventilateur

  • Sens de l´air moteur-hélice
  • Hélices version PL en polyamide 6 renforcé de fibre de verre et version AL en fonte d´aluminium.
    • Les modèles HCT-40-2T et HCT-45-2T uniquement dans la version AL
  • HCH : Anneau de support en tôle d´acier
  • HFT : Anneau de support en tôle d´acier à double bride et presse-étoupes pour entrée de câble
  • HCT : Gaine tubulaire en tôle d´acier avec boîte à bornes extérieure

Moteur

  • Moteurs rendement IE-2. sauf puissances inférieures à 0.75 kW. monophasés et 2 vitesses.
  • Moteurs rendement IE-3 pour puissances égales ou supérieures à 7.5 kW. sauf monophasés. 2 vitesses et 8 pôles
  • Moteurs classe F. avec roulements à billes. protection IP55. à l´exception des modèles monophasés à partir de la taille 45 jusqu´à 56. protection IP54. A 1 ou 2 vitesses selon le modèle
  • Monophasés 230 V - 50Hz et triphasés 230/400 V - 50 Hz (jusqu´à 5.5 CV) et 400/690 V 50 Hz (puissances supérieures à 5.5 CV)
  • Température de fonctionnement : -25ºC +50ºC

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement nanotechnologique sans phosphate

Sur demande

  • Sens de l´air hélice-moteur
  • Hélices réversibles 100 %
  • Bobinages spéciaux pour différentes tensions.
  • Homologation ATEX Catégorie 2

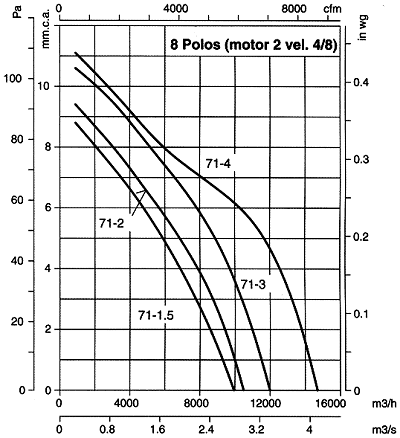

Courbe de fonctionnement HCT-71-4/8T-2

HCT-71-4/8T-2

Dimensions du ventilateur HCT-71-4/8T-2

HCT-71-4/8T-2
Modèles   E
Ø A Ø B Ø D <0.33 0.33 0.5 0.75 1 1.5 2
HCT-25 310 280 240 230 - - - - - -
HCT-31 350 320 280 230 - - - - - -
HCT-35 425 395 355 230 - 230 - - - -
HCT-40 490 450 410 - 320 - - - 320 -
HCT-45-2 540 500 460 - - - - - - 360
HCT-45-4 540 500 460 - - 300 - - - -
HCT-50 600 560 514 - - - 320 - - -
HCT-56-4 660 620 560 - - - 320 320 350 350
HCT-56-6 660 620 560 - 320 320 320 - - -
HCT-63-4 730 690 640 - - - - 370 370 370
HCT-63-6 730 690 640 - - 370 370 370 - -
HCT-71-4 810 770 710 - - - - - 370 370
HCT-71-6 810 770 710 - - - 370 370 370 -
HCT-80 900 860 800 - - 430 430 430 430 430
HCT-90 1015 970 900 - - - - 500 500 500
HCT-100-4 1115 1070 1000 - - - - - - -
HCT-100-6 1115 1070 1000 - - - - - - -
HCT-100-6 1115 1070 1000 - - - - - 550 550
Toutes les valeurs sont exprimées en mm
Suite du tableau ...
Modèles E
3 4 5.5 7.5 10 15 20 Ø J N
HCT-25 - - - - - - - 10 4x90°
HCT-31 - - - - - - - 10 4x90°
HCT-35 - - - - - - - 10 8x45°
HCT-40 - - - - - - - 12 8x45°
HCT-45-2 360 - - - - - - 12 8x45°
HCT-45-4 - - - - - - - 12 8x45°
HCT-50 - - - - - - - 12 12x30°
HCT-56-4 - - - - - - - 12 12x30°
HCT-56-6 - - - - - - - 12 12x30°
HCT-63-4 430 430 - - - - - 12 12x30°
HCT-63-6 - - - - - - - 12 12x30°
HCT-71-4 500 500 - - - - - 12 16x22,5°
HCT-71-6 - - - - - - - 12 16x22,5°
HCT-80 430 430 430 - - - - 12 16x22,5°
HCT-90 500 500 500 500 500 - - 12 16x22,5°
HCT-100-4 - - - 550 550 650 650 15 16x22,5°
HCT-100-6 550 550 550 - - - - 15 16x22,5°
HCT-100-6 550 550 - - - - - 15 16x22,5°
Toutes les valeurs sont exprimées en mm
