Ventilateur hélicoïdal HTM-35-2M

Imprimer

Carastéristiques techniques HTM-35-2M

Photo non contractuelle.
Référence : HTM-35-2M
 Vitesse :  2750 tr/min
 Intensité Max 220V :  2.90 A
 Intensité Max 400V :  - A
 Intensité Max 690V :  - A
 Puissance :  0.37 Kw
 Débit :  5750 m³/h
 Niveau sonore :  77 dB (A)
 Poids :  13 Kg

Demander un DEVIS pour la référence 'HTM-35-2M'

Caractéristiques de fabrication HTM-35-2M

Ventilateur

  • Gaine tubulaire en tôle d´acier
  • Hélice en polyamide 6 renforcé de fibre de verre
  • Grille de protection contre les contacts selon la norme UNE 100250 des deux côtés
  • Boîtier de raccordement avec interrupteur marche/arrêt réarmable manuellement destiné à éviter toute mise en route accidentelle (ISO 12100-2)
  • Sens de l´air moteur-hélice

Moteur

  • Moteurs rendement IE-2. sauf puissances inférieures à 0.75 kW. monophasés et 2 vitesses.
  • Moteurs classe F. avec roulements à billes. protection IP55. à l´exception des modèles
  • Monophasés à partir de la taille 35 jusqu´à 56. protection IP54.
  • Monophasés 230 V - 50 Hz et triphasés 230/400 V - 50 Hz
  • Température de fonctionnement : -25ºC +50ºC

Finition

  • Anticorrosion en résine polyester. polymérisée à 190ºC. après prétraitement nanotechnologique sans phosphate.

Sur demande :

  • Sens de l´air hélice-moteur
  • Hélices réversibles 100 %
  • Bobinages spéciaux pour différentes tensions
  • Homologation ATEX Catégorie 2

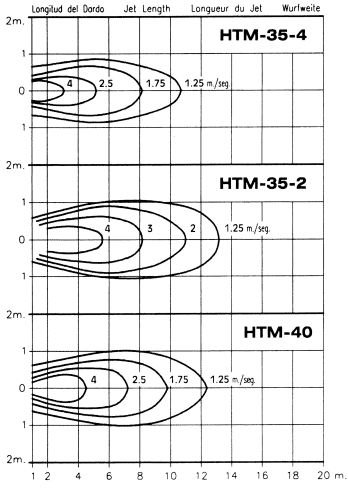

Courbe de fonctionnement HTM-35-2M

HTM-35-2M

Dimensions du ventilateur HTM-35-2M

HTM-35-2M
Modèles A B C D E F
HTM-35 230 633 420 414 355 489
HTM-40 320 726 481 450 410 596
HTM-45 300 751 481 450 460 596
HTM-56 320 924 594 524 560 726
HTM-63 370 959 594 524 640 805
Toutes les valeurs sont exprimées en mm
